Üretim Teknolojisi
5 Katmanlı Ko-Ekstrüzyon
POF Shrink Film
Beş farklı polimer katman, tek bir filmde birleşir. Her katmanın ayrı bir görevi vardır: dış yüzeyler mühürleme ve berraklık, çekirdek dayanım ve esneklik, aralarındaki bağlantı katmanları ise hepsini bir arada tutar. Uluslararası Ar-Ge ortaklığı, Balıkesir'de üretim.
Interaktif 3D Gorunum
Katman Katman Ko-Ekstruzyon
Her katmanin ozel bir gorevi var. Katmanlarin uzerine gelerek malzeme, fonksiyon ve teknik ozellikleri kesfet.
Katman Yapisi
PP / PE / PP — ABCBA Simetrik Mimari
Katmanlarin uzerine gelin veya tiklayarak detaylari gorun.
Teknik Avantaj
Neden 5 Katmanlı Ko-Ekstrüzyon?
İnce Film. Üstün Dayanım.
Üç katmanlı film de shrink ambalajda iş görür. Ancak 5 katman, her katmana bağımsız bir görev yükleme imkanı verir. Bunu bir sandviçe benzetin: 3 katmanlı filmde ekmek ve iç malzeme var, ama hepsi birbirine yapışma riski taşır. 5 katmanda ise araya özel bir yapıştırıcı tabaka eklenir — sonuçta her malzeme görevini bağımsız olarak yerine getirir ve tabakalanma riski ortadan kalkar. Bu yapı ExxonMobil tarafından endüstri standardı olarak teyit edilmiştir.
Yırtılma Direnci
3 katmanlı filmlerde mühür kenarlarında “zippering” denen yırtılma sorunu yaşanır. 5 katmanlı yapıda ara bağlantı katmanları bu gerilimi emer ve yırtılmayı önler — özellikle keskin kenarlı ürünlerde kritik önem taşır.
Anti-ZipperingÇift Taraflı Kaynak
Simetrik ABCBA yapısı sayesinde filmin her iki tarafı aynı mühür performansını sunar. Ortadan katlamalı (center-fold) ürünlerde makineniz her seferinde tutarlı sonuç verir.
Dengeli MühürlemeDüzgün Sarım
Eşit olmayan katman yapılarında film kenarlara doğru kıvrılır. 5 katmanlı simetrik tasarım bunu önler: film düzgün kalır, makinede takılma ve fire azalır.
ABCBA SimetriBağımsız Katman Optimizasyonu
Her katman kendi görevi için ayrı ayrı optimize edilir: dış katmanlar berraklık ve mühür için, çekirdek dayanım ve esneklik için, ara katmanlar yapıştırma için. 3 katmanda bu ayrım mümkün değildir.
5 Ayrı FonksiyonMaliyet Verimliliği
Pahalı hammaddeler sadece ince dış katmanlarda kullanılırken, daha uygun fiyatlı PE çekirdek filmin büyük bölümünü oluşturur. Sonuç: premium performans, optimize edilmiş maliyet.
Optimize MaliyetEndüstri Standardı
ExxonMobil’in teyidiyle: POF filmin tipik ko-ekstrüzyon yapısı PP/PE/PP’dir. Dünya genelinde üst düzey üreticiler bu mimariyi kullanır. MGS de uluslararası Ar-Ge ortaklığıyla aynı standardı Balıkesir’de üretir.
PP/PE/PP MimarisiKatman Yapısı
5 Katmanlı POF Film: Her Tabakanın Görevi
Aşağıdaki tablo, MGS'nin ürettiği poliolefin shrink filmin her bir katmanının ne yaptığını gösterir. Her katman bağımsız olarak optimize edilmiştir.
Dış Yüzey Katmanı
Mühür başlatma + optik berraklık
Polipropilen (PP)
Mühür başlatma + optik berraklıkFilmin dış yüzeyi, ürününüzü ambalajda görünür kılan katmandır. Yüksek berraklık ve premium parlaklık sağlar. Ayrıca shrink makinenizde mühürlemenin başladığı yüzeydir — özel PP formülasyonu sayesinde standart PP’ye kıyasla belirgin şekilde düşük sıcaklıkta mühür başlar.
Üst Bağlantı Katmanı
PP ile PE arasında köprü
Özel Yapıştırıcı Poliolefin
PP ile PE arasında köprüPP ve PE farklı plastik aileleridir ve doğal olarak birbirine yapışmazlar. Bu katman ikisi arasında kimyasal bir köprü görevi görür. Özel formülasyonlu bağlantı polimeri ile katmanlar arası yüksek yapışma gücü sağlanır — tabakaların ayrılmasını (delaminasyon) önler.
Çekirdek Katman
Yapısal omurga
Polietilen (PE)
Yapısal omurgaFilmin en kalın tabasıdır ve yapısal omurgayı oluşturur. Mekanik dayanım, esneklik ve darbe direnci bu katmandan gelir. Yüksek performanslı PE hammaddeleri sayesinde üstün çekme mukavemeti ve uzama kapasitesi elde edilir.
Alt Bağlantı Katmanı
PE ile PP arasında köprü
Özel Yapıştırıcı Poliolefin
PE ile PP arasında köprüÜst bağlantı katmanının simetriği. ABCBA yapısının temel parkasıdır: üst ve alt bağlantı katmanları eşit olduğunda film dengeli bürüşür ve kıvrılmaz. Simetri, makinede tutarlı çalışma demektir.
İç Yüzey Katmanı
Çift taraflı mühür + gıda güvenliği
Polipropilen (PP)
Çift taraflı mühür + gıda güvenliğiOrtadan katlamalı filmde ürününüze temas eden yüzeydir. Dış katmanla aynı PP formulası kullanıldığı için her iki taraftan eşit mühür performansı sağlar. FDA uyumlu gıda güvenliği sertifikasına sahiptir.
Üretim Süreci
Double Bubble: 5 Katmanlı Film Nasıl Üretilir?
"Double Bubble" (Çift Balon) yöntemi, POF shrink film üretiminin temel teknolojisidir. Adından da anlaşılacağı gibi, film iki aşamada şekillendirilir. MGS, Balıkesir tesisinde bu süreci endüstriyel ölçekte 7/24 uygulamaktadır.
Hammadde Hazırlığı
PP, PE ve bağlantı polimerleri granül halinde gelir. Her katman için ayrı ayrı doğru oranlarda harmanlanır. Performans artırıcı katkı maddeleri de bu aşamada eklenir.
Ko-Ekstrüzyon

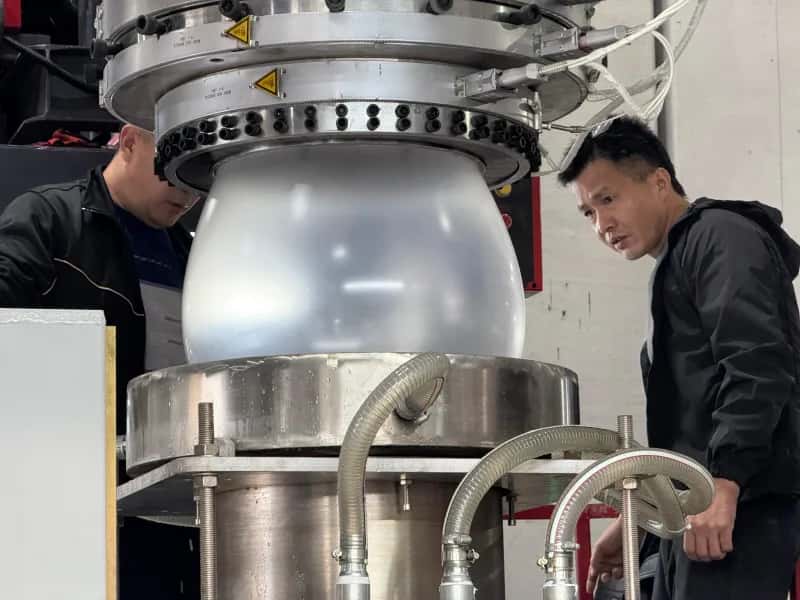

Her katman ayrı bir ekstrüderden eritilerek yönlendirilir. Tüm erişler halka şeklinde bir kalıp (annular die) içinde birleştirilir ve 5 katmanlı tek bir tüp olarak kalıptan çıkar.
Birinci Balon: Soğutma
Kalıptan çıkan sıcak tüp, havayla şişirilip hemen soğuk su banyosuna alınır. Bu hızlı soğutma, polimer moleküllerinin kontrollü bir düzende donmasını sağlar. Elde edilen yarı mamul, ikinci aşamaya hazır hale gelir.

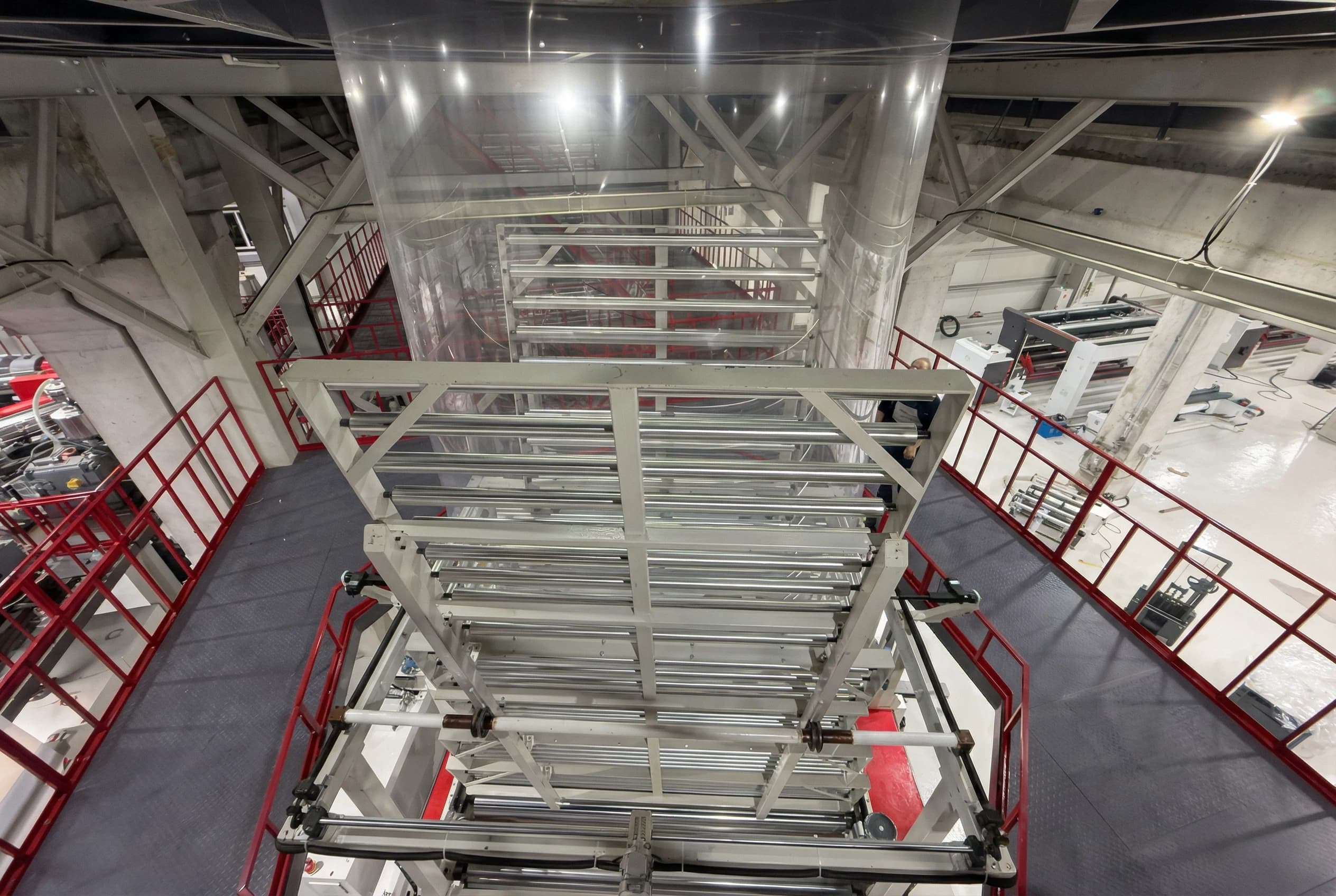

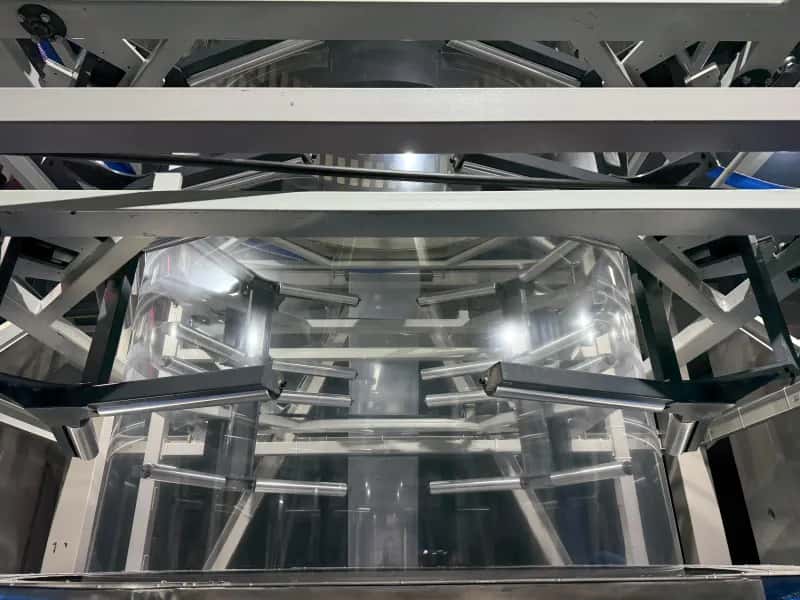

İkinci Balon: Germe
Soğutulmuş tüp tekrar ısıtılır ve iç hava basıncıyla ikinci kez şişirilir. Bu aşamada film hem uzunlamasına hem enlemesine gerilir. Moleküller her iki yönde hizalanır — bu biaksiyel yönlendirme, filmin çekme (şrink) özelliğini yaratır.
Hızlı Soğutma
Gerilmiş film hemen soğutularak moleküllerin hizalanmış hali kilitlenir. Bu “moleküler hafıza” sayesinde film ısıtıldığında eski haline dönmeye çalışır — yani çeker. ASTM D2732 standardına göre test edilen yüksek serbest çekme oranı elde edilir.
Sarım ve Kalite Kontrol

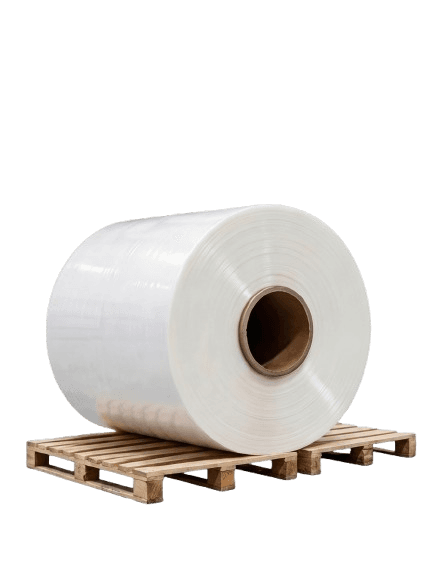

Film düzleştirilir, kesilir ve bobinlere sarılır. Son kalınlık 12-30 mikron arasındadır. Jumbo bobin, yarım jumbo veya kullanıma hazır rulo olarak sevk edilir.
Neden Çekiyor?
Filmin çekme (shrink) özelliği, ikinci balonda gerçekleşen biaksiyel yönlendirmeden gelir. Moleküller her iki yönde zorla hizalanır ve bu halde dondurulur. Ambalaj tünelinde tekrar ısıtıldığında, moleküller eski konumlarına dönmeye çalışır — film büzüşür ve ürününüze sıkıca sarılır. Makinenize uygun film kalınlığını seçin.
Film Karşılaştırması
5 Katmanlı Film mi, Çapraz Bağlı Film mi?
Çapraz bağlı (cross-linked) film, üretimden sonra elektron ışınıyla ek bir işlemden geçirilir — bu onu belirli uygulamalar için daha dayanıklı yapar. Ancak 5 katmanlı ko-ekstrüzyon film, ambalaj ihtiyaçlarının yaklaşık %80'i için hem daha berrak hem daha ekonomik bir çözümdür.
| Özellik | 5 Katmanlı (MGS) | Çapraz Bağlı |
|---|---|---|
| Optik Berraklık (Haze) | Düşük (premium) | Orta-Yüksek |
| Parlaklık | Yüksek | Orta-Yüksek |
| Sertlik Modülü | Yüksek | Orta |
| Çekme Mukavemeti | Yüksek | Orta-Yüksek |
| Serbest Çekme | Yüksek | Çok Yüksek |
| Yırtılma Direnci | Orta | Yüksek |
| Ek İşlem | Gerekmiyor | Elektron ışını (e-beam) |
| Maliyet | Daha ekonomik | Premium fiyat |
5 Katmanlı Film Ne Zaman Seçilmeli?
- •Raf görünümünün önemli olduğu perakende ambalaj
- •Gıda ambalajı (FDA uyumlu, ışınlama gerektirmez)
- •Yüksek hacimli genel amaçlı paketleme
- •Standart kaynaklar (L-bar, imps sealers) kullanan isletmeler
- •Maliyet optimizasyonu gereken uygulamalar
Çapraz Bağlı Film Ne Zaman Gerekir?
- •Ağır veya düzensiz şekilli ürünler
- •İnce, hassas ürünler (tebrik kartları, kağıt ürünleri)
- •Dakikada 60+ paket hızındaki hatlar
- •Sürekli ısı bıçağı kullanan sistemler
- •Keskin kenarlı ürünlerde ekstra delinme direnci
Uygulama Alanları
5 Katmanlı POF Shrink Film Nerelerde Kullanılır?
5 katmanlı ko-ekstrüzyon poliolefin shrink film, perakende ambalajdan endüstriyel çoklamaya kadar geniş bir yelpazede kullanılır. Aşağıda Türk pazarındaki başlıca uygulama alanlarını bulabilirsiniz.
Gıda Ambalajı
Taze ürün, şekerleme, unlu mamul, dondurulmuş gıda. FDA uyumlu, ısıtma sırasında zararlı gaz salmaz. Anti-fog seçeneğiyle soğuk raflarda buharlaşma önlenir. Taze meyve-sebze ve fırın ürünleri için hot perfore, makro perfore ve mikro delikli perforeli film seçenekleri mevcuttur.
Tüketici Ürünleri
Oyuncak, elektronik, kozmetik, kişisel bakım ürünleri. Yüksek berraklık ve parlaklık ile raf görünümü maksimum düzeyde.
Kitap ve Kırtasiye
Kitap, dergi, kırtasiye seti ambalajı. Film ürünü tamamen görünür bırakır ve depolama sırasında koruma sağlar.
Çoklama ve Paketleme
Birden fazla ürünü (su şişeleri, mendil paketleri, kutu grupları) tek pakette bir araya getirir. Yüksek çekme mukavemeti ile sıkı ve güvenli paketler.
E-Ticaret ve Kargo
Hafif koruyucu ambalaj ve kürkönünü (tamper-evident) paketleme. Bazı uygulamalarda oluklu kutu ihtiyacını ortadan kaldırır.
Yüksek Hızlı Hatlar
Otomatik ambalaj hatlarında tutarlı performans. Düşük sürtünme katsayısı güvenilir besleme, geniş mühür penceresi operasyonel esneklik sağlar.
Çevre ve Geri Dönüşüm
Poliolefin Shrink Filmin Çevresel Avantajları
5 katmanlı POF shrink film, %100 geri dönüştürülebilir poliolefin yapıdadır (SPI #4 kodu, LDPE geri dönüşüm akışında işlenir). PVC'nin aksine, ısıtma sırasında zararlı gaz salmaz ve yakma durumunda dioksin üretmez.
PVC'ye Karşı Avantajlar
- •Isıtma sırasında zararlı buhar üretmez — PVC güçlü ve zararlı kokular yayar
- •Hiçbir ülkede kısıtlamaya tabi değil — PVC kullanımı bazı ülkelerde kısıtlanmıştır
- •Pratikte geri dönüştürülebilir — PVC (#3) çoğu durumda geri dönüştürülememektedir
- •Klor içermez — PVC klor içerir ve yakıldığında dioksin ve HCl açığa çıkarır
Kaynak Azaltma (Downgauging)
5 katmanlı POF filmin yüksek mekanik dayanımı, daha ince kalınlıklarda bile yeterli performans sağlar. Daha ince film = daha az hammadde tüketimi + daha uzun rulolar = daha az fire ve değişim süresi. Ayrıca ince filmler genellikle daha az ısıyla çeker — bu da daha düşük enerji tüketimi demektir.
Detaylı kalınlık seçim rehberi için Makine Uyumluluğu sayfamızı ziyaret edin.
Yerli Üretim

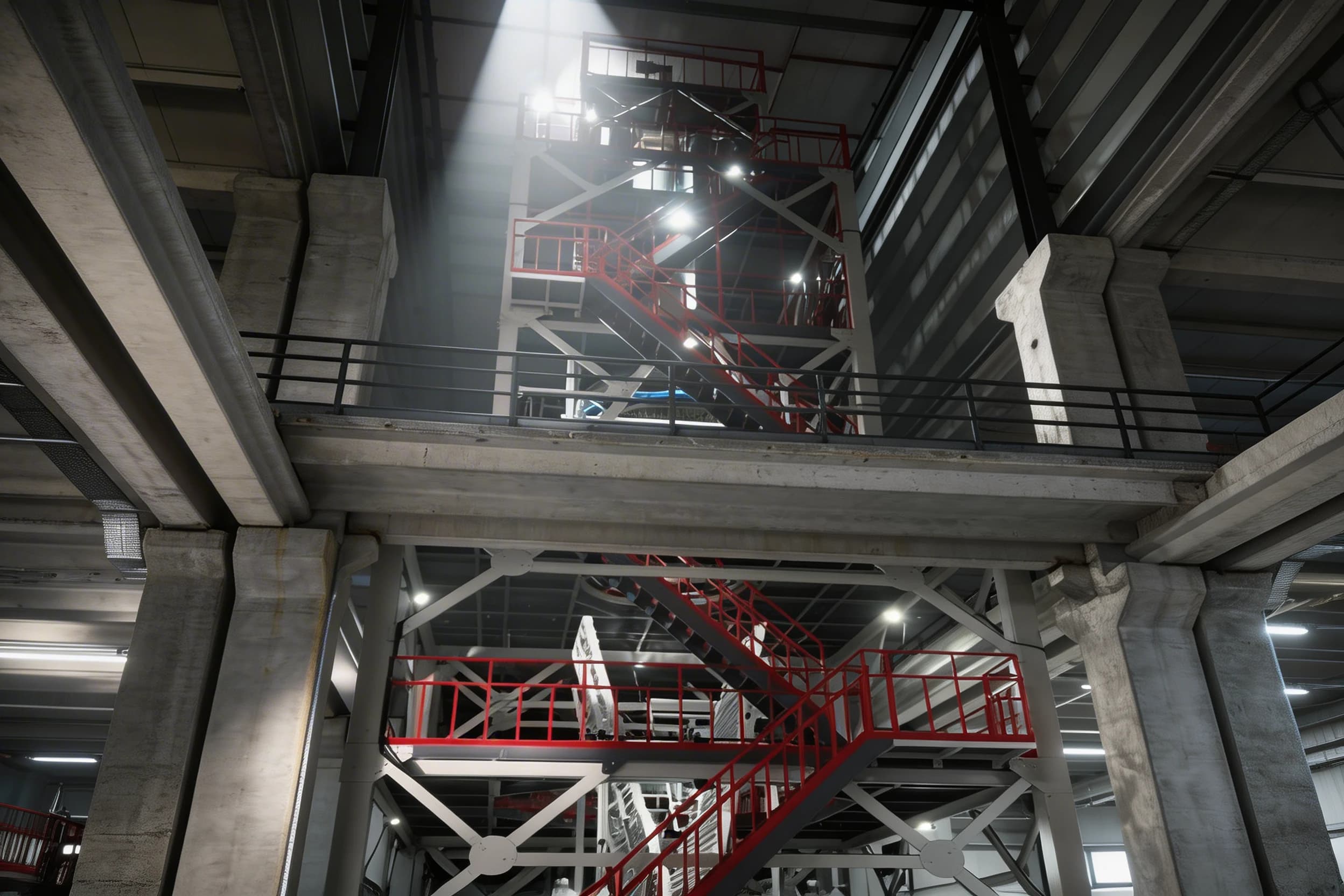

Balıkesir'de 5 Katmanlı Ko-Ekstrüzyon Üretim Altyapısı
MGS Maripak Great Silver Ambalaj, uluslararası ortaklıkla geliştirilen ko-ekstrüzyon teknolojisini Balıkesir OSB'deki modern tesisine taşımıştır. MGS, kardes sirketi Maripak'ın makine uzmanlığından faydalanarak film performansını gerçek shrink ambalaj makinelerinde test eder ve optimize eder.
Sık Sorulan Sorular
5 Katmanlı Ko-Ekstrüzyon Hakkında Sorular
5 katmanlı ko-ekstrüzyon film nedir?
5 katmanlı ko-ekstrüzyon film, beş farklı polimer katmanının tek seferde birleştirilerek üretildiği bir POF shrink film teknolojisidir. Dış katmanlar polipropilen (PP), çekirdek polietilen (PE), aralarında ise bağlantı katmanları bulunur. Bu PP/PE/PP yapısı ExxonMobil tarafından endüstri standardı olarak teyit edilmiştir.
5 katmanlı film 3 katmanlıdan neden daha iyi?
5 katmanlı yapı, 3 katmanlıya göre daha iyi yırtılma direnci (anti-zippering), dengeli çekme performansı, çift taraflı mühür kalitesi ve bağımsız katman optimizasyonu sağlar. Ara bağlantı katmanları tabakalanmayı önler ve simetrik ABCBA yapısı kıvrılma sorununu ortadan kaldırır.
Double Bubble yöntemi nedir?
Double Bubble (Çift Balon), POF shrink film üretiminin temel yöntemidir. Erimuş polimer önce bir tüp halinde şekillendirilip soğutulur, sonra tekrar ısıtılarak ikinci kez şişirilir. Bu ikinci şişirme sırasında film hem boyuna hem enine gerilir. Gerilmiş moleküller ısıtıldığında eski haline dönme eğilimi gösterir — bu da filmin çekme (shrink) özelliğini sağlar.
5 katmanlı POF film hangi sektörlerde kullanılır?
Gıda ambalajı (FDA uyumlu), kozmetik, elektronik, kitap-kırtasiye, çoklama/paketleme, e-ticaret ve yüksek hızlı otomatik ambalaj hatlarında yaygın olarak kullanılır. Uygulamaların yaklaşık %80’ine 5 katmanlı POF film yeterlidir.
5 katmanlı film ile çapraz bağlı (cross-linked) film arasındaki fark nedir?
5 katmanlı ko-ekstrüzyon film doğrudan üretim hattından çıkar, ek işlem gerektirmez. Çapraz bağlı film ise üretim sonrası elektron ışınıyla işlenir. 5 katmanlı film daha yüksek optik berraklık ve sertlik sunar; çapraz bağlı film ise ağır ve düzensiz şekilli ürünler için daha yüksek yırtılma direnci sağlar.
MGS hangi kalınlıklarda POF shrink film üretir?
MGS, 12, 15, 17, 19, 25 ve 30 mikron kalınlıklarda 5 katmanlı ko-ekstrüzyon POF shrink film üretmektedir. Balıkesir tesisinde günde 20 ton kapasiteyle 7/24 üretim yapılmaktadır. Detaylı teknik özellikler için TDS kütüphanesini inceleyin.
5 katmanlı film perfore edilebilir mi?
Evet. MGS 5 katmanlı ko-ekstrüzyon POF film, üç farklı perforasyon tipinde üretilebilir: hot perfore (sıcak iğne ile düzgün mikro delikler), makro perfore (daha büyük delik çapıyla yüksek hava geçirgenliği) ve mikro perfore/mikro delikli (en küçük delik çapıyla kontrollü nefes alan ambalaj). Perforeli filmler özellikle taze gıda, unlu mamuller, meyve-sebze ve şarküteri ambalajında buğulanmayı önlemek için kullanılır.
